StuG IV asiatam

[LK88]

Ja nevim...na youtube je takovych navodu fura, nakonec stejne je potreba zapojit svuj mozek, nebyt liny a hledat i tady je toho dost na foru...

[Vítek]

Já něco v hlavě mám, ale bývá to tak že v hlavě to funguje perfektně a když to udělám v realitě tak je tam nějaký zádrhel, ale teď jsem vymyslel něco co by mohlo fungovat

[Vítek]

Tak jsem to nějak vymyslel, ale budu muset posunout přijímač, protože je to na těsno.

[Drake]

Dobrý Podobný jako na Typu, akorát tam je servo uchycený k "podlaze" věže

[Vítek]

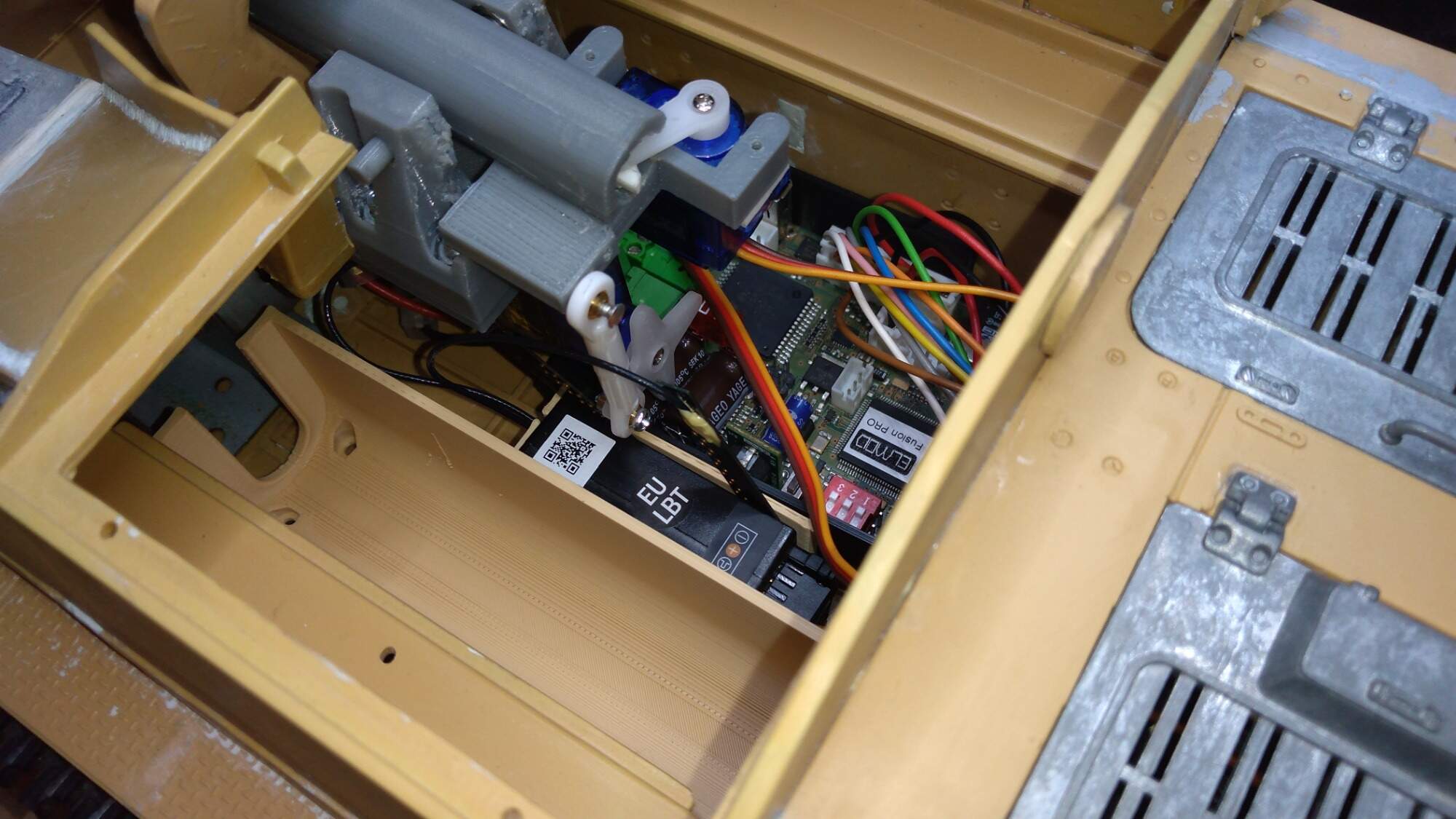

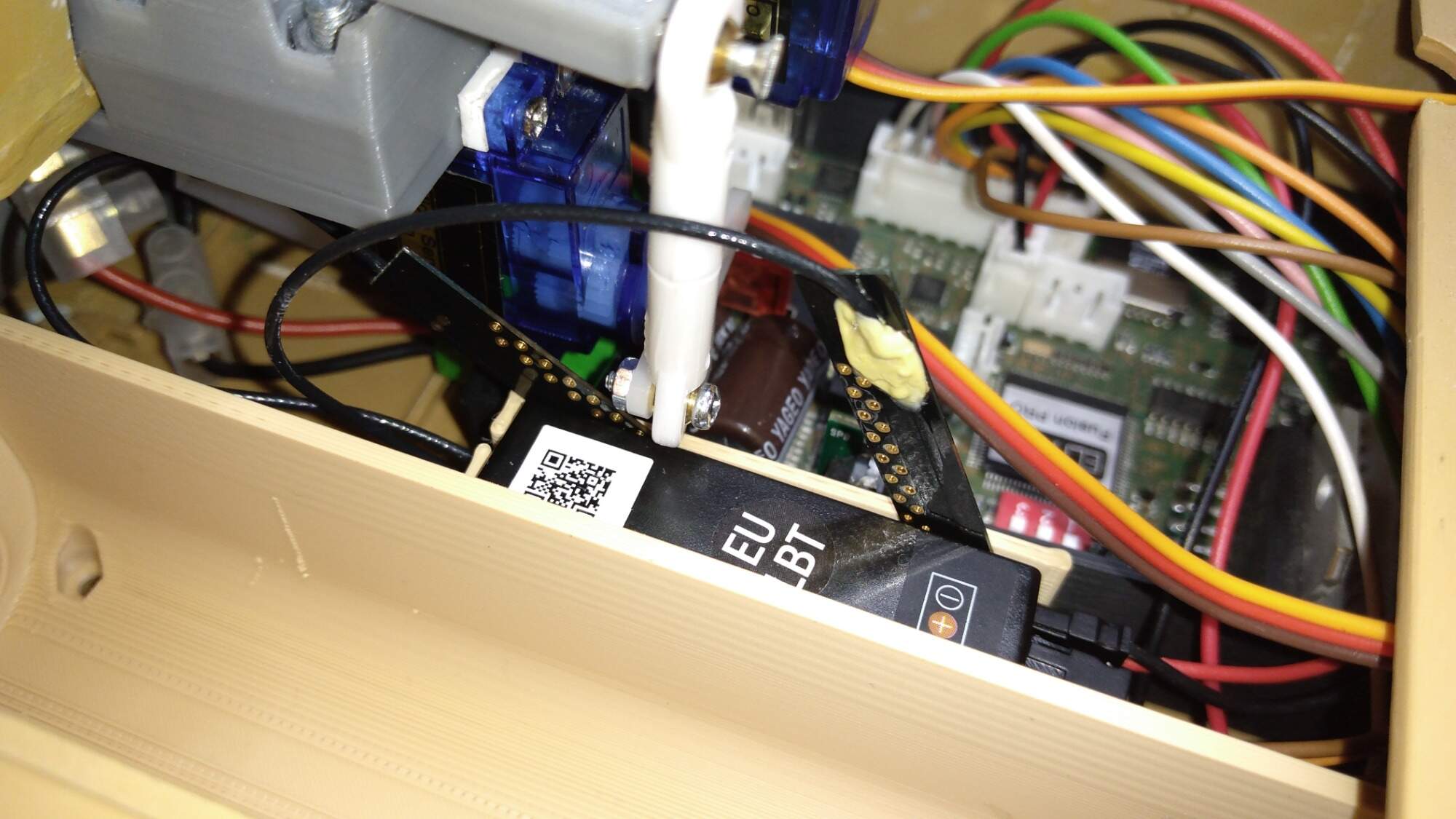

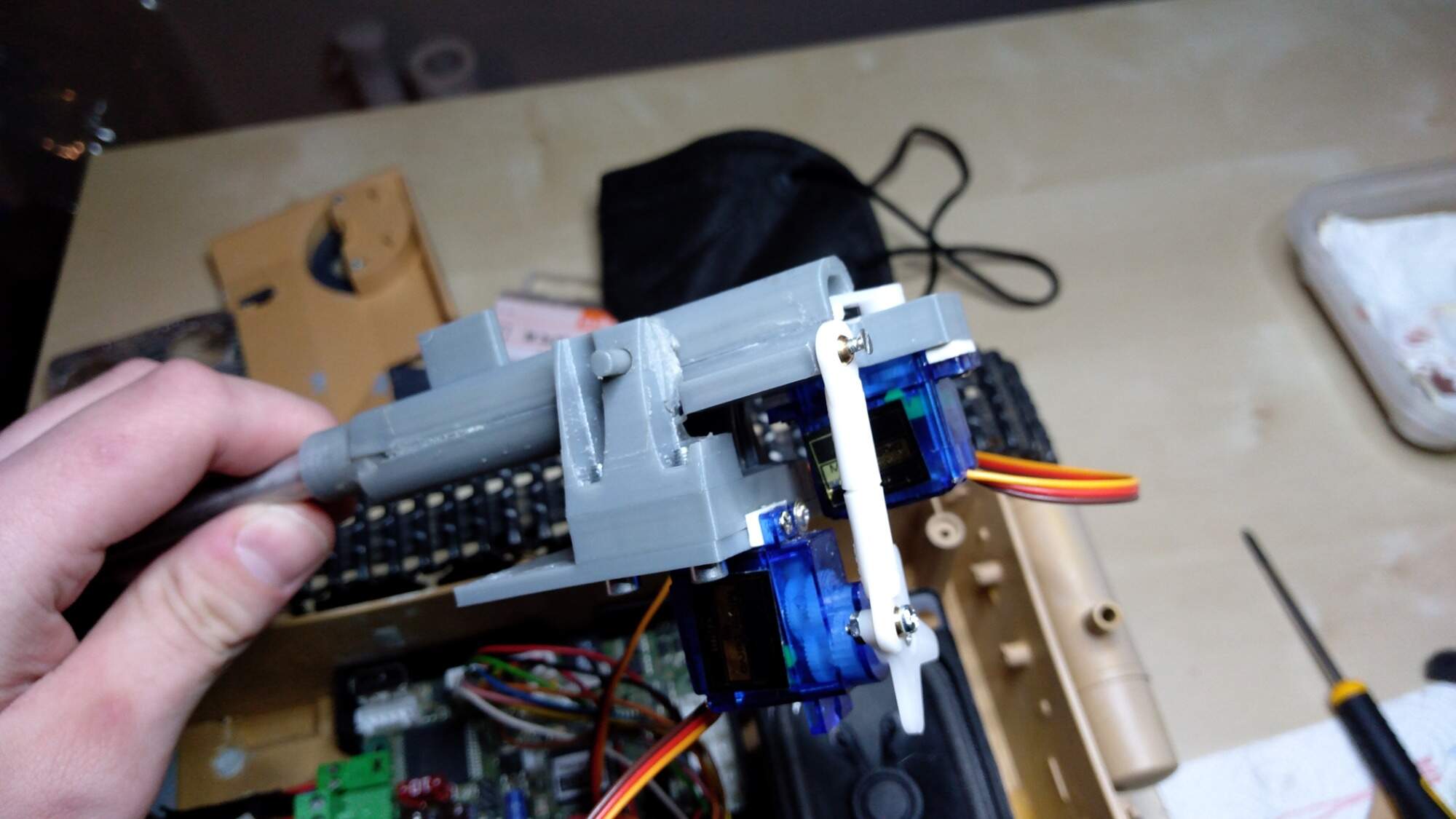

Ja tu právě na podlaze nemám moc místa, tak jsem to vyřešil takto

[kremak432]

Je hezké, že přemýšlíš jak to technicky vyřešit. Já řeším podobný problém u Jagdpanzeru IV/70, s tím že se mi kanon bude hýbat i do stran 11° doprava a 5° doleva. Tvé řešení mi přijde zbytečně robustní, možná díky použití plastu. Já bych volil zlatou "plechovou" cestu a servo pro náměr bych dal na strop bojového prostoru.

[Vítek]

Před tím jsem tam měl menší držáky a ty se zlomily tak jsem to zesílil ale asi jsem to trochu přehnal. Ale na takové úrovni jako vy ostatní ještě nejsem, že bych odměřoval stupně otáčení a konstruoval to nějak složitěji, ale doufám že se na vaší úroveň taky někdy dostanu, nebo že mi s tím pomůže škola (strojárna)

[LK88]

Da se pouzit puvodni mechanismus , vykuchat airsof a nahradit serva, je to prostorove mene narocme a jak pise kremak ne tak robustni, ale aspon neco tvoris a to je dobre, ono kdyz nebyly tiskarny musel si clovek poradit jinak...bylo to zabavnejsi )))

[Shotek]

za mě teda na držáky serv spíš použít kus plechu, to vydrží na furt a ještě ušetříš místo...

[mrst]

A proč to nedáte na otočný čep? Dá se osadit i ložiskem malého průměru, má to prd váhu. Tedy stačí normální radiální ložisko pod osou čepu elevace...
Já bych to celé udělal z duralového U profilu a osadil lineárním ložiskem viz. typ "Shotek"
