Soustruh

[PetrNC]

Fundament působí rozhodně lepším dojmem než číňan té velikosti. Bude i dost pžesný, ale je zde samozřejmě otázka "vyběhanosti" rybin. Za jeho hlavní nevýhodu považuji absenci podélného strojního posuvu, což je u soustruhu vlastnost velice užitečná.

Tady je vlákno z c-n-c fóra, kde jsou o něm nějaké informace:

http://www.c-n-c.cz/viewtopic.php?f=107&t=13202&start=0

[Ivan]

Ahoj.
Koupil jsem kdysi číňana a provedl mnoho vylepšení.
....
Celková geometrie soustruhu (rovnoběžnost os s ložem, kolmost, ... ) je bohudík vyjímečná.
Tak pro inspiraci:

http://dragonstanks.rajce.idnes.cz/Sous ... C_doplnky/

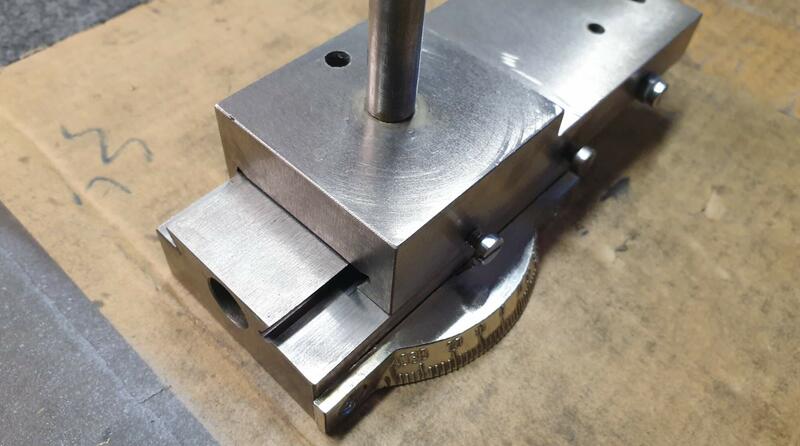

Tak jsem dozrál a dnes opravil rybinu podélného suportu. Obě šikmé plochy nebyly "rovnoběžné" ale tvořily jakýsi klín.
Při posunu ke koníku byla v uložení skoro vůle a směrem k hlavě to bylo moc těsné, až nepohyblivé.
Navíc tam byly značné stopy po obrábění.

Furt jsem přemýšlel jak na to ...
Do zaškabávání jsem se nepustil, protože nemám spec. škrabky.
Použil jsem lištu pro vymezování vůle a smirkový papír. Při tom jsem více tlačil na straně, kde se klín rozšiřoval.
... a brousil, a brousil ...





Nejprve hrubší, asi 500. MOCKRÁT jsem kontroloval, kdy už to bude konečně rovnoběžné.
Pak jsem to vyleštil 800. Do vzniklého prachu jsem kápl olej a vznikla brusná pasta, kterou to zalapoval.
Vše jsem vyleštil, umyl v benzínu.
Plocha se leskne skoro jako zrcadlo.
Pak jsem ještě tunil seřizování a vlastní seřízení.
Asi po čtyřech hodinách je to super.
Pohybuje se lehoučce, naprosto bez vůle.

[PetrNC]

Dobře sis poradil ......

[Ivan]

Toto je zajímavé

2osý 1μm / 5μm LCD displej Digitální odečet

(ještě zde mám předchozí příspěvek)

https://www.aliexpress.com/item/4000863 ... 6805%22%7D

[PetrNC]

Za ty prachy je to zadarmo, za to ani nepořídíš kvalitní posuvku. Jestli to budeš objednávat, tak bych šel do toho taky, ale dal bych si to na vrtací frézku. Umí to spočítat otvory od nulového bodu pod úhlem, po přímce, natočený obdélník a po kružnici.

[Ivan]

Další varianta, vč. měření otáček.
Ukázka možností systému.

https://www.aliexpress.com/item/3286890 ... -recommend
